Plattenwärmetauscher und Heizregister
Autodynamische, autarke Regelung und autodynamischer,

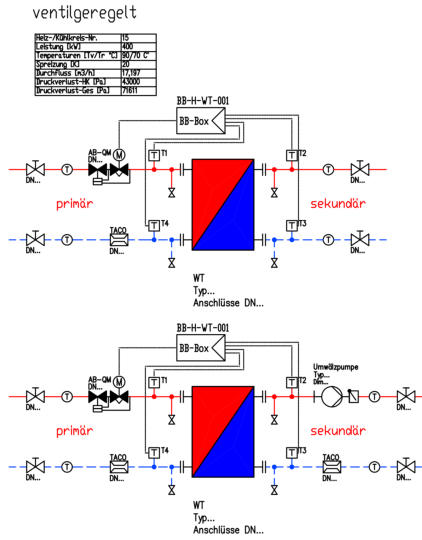

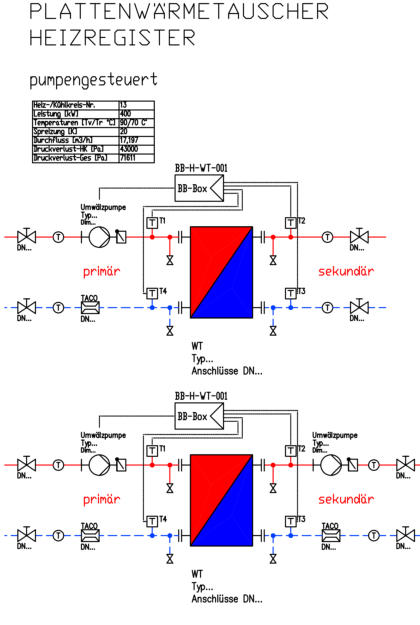

hydraulischer Abgleich eines Wärmetauschers mit:
FluCoS GmbH&CoKG - BB-Box-WT-H-001 bei Wärmeübertragung / Heizung
FluCoS GmbH&CoKG - BB-Box-WT-K-001 bei Kälteübertragung / Kühlung
Diese Plug&Play-Regelung regelt die Sekundärsolltemperatur eines Wärmetauschers
und gleichen diesen vollautomatisch und autodynamisch ab,d.h. über speziell entwickelte
Regelalgorithmen wird die primärseitige Heizwasserversorgung so an den sekundären
Heizwasserverbrauch stetig angepasst und geregelt, dass eine vorgegebene sekundäre
Sollwerttemperatur entweder konstant oder in Abhängigkeit einer Außentemperatur-
führung oder nach Kennlinie präzise gefahren werden kann.
Durch die Regelung wird zudem gewährleistet, dass in jedem Betriebszustand die
Grädigkeit zwischen Versorgungs- und Verbraucherkreis gehalten wird. Die Regelung
arbeitet hochpräzise und gleicht kleinste Schwankungen im Primärkreis (Versorgung) und
Sekundärkreis (Verbraucher) vollautomatisch aus.
Bei so ausgestatteten Fluid-Verteilnetzen mit mehreren Wärmetauschern erfolgt
in jedem Betriebszustand ein autodynamischer, hydraulischer Abgleich der
Verbraucher untereinander und somit der autodynamische, hydraulische Abgleich des
gesamten Fluidnetzes.
Die Lieferung erfolgt inkl. aller Fühler sowie Mess- und Steuerleitungen.
lm Lieferumfang enthalten sind:
•
4 Stück Temperaturfühler L=100mm, inkl.
Tauchhülsen, anschlussfertig verdrahtet
•
vorkonfektionierte Leitungen (Länge=5 m) für Temperaturfühler und
0-10V-Steuerleitung (für Pumpen und Ventilantriebe).
Die vorkonfektionierten Leitungen werden mit schraubbaren Kabelsteckern am
Regelungsgehäuse angeschlossen.
Optional können auch längere Temperaturfühler und Tauchhülsen bestellt und geliefert
werden.
Die Montage erfolgt durch:
•
Befestigen des Regelungsschaltkastens (lP43, optional IP67) an bauseitige
Wand oder Konsole
•
Einstecken der Temperaturfühler in die vormontierten Tauchhülsen
und Anklemmen der Leitungen mit schraubbaren Kabelsteckern
•
Anklemmen eines optionalen Außentemperaturfühlers
(nicht im Basispaket enthalten) mit schraubbarem Kabelstecker
•
Anklemmen der MODbus-GLT-Busleitung mit schraubbarem Kabelstecker
•
Anklemmen der 0-10V-Steuerleitung an die bauseitige Pumpe oder
das bauseitige Ventil
Montage und Anschlussarbeiten erfolgen bauseits.
Diese Dienstleistungen können auf Wunsch optional mit angeboten werden.
Die Inbetriebnahme erfolgt durch:
•
einstecken des Schuko-Steckers in eine bauseitige Schuko-Steckdose
Die Bedienung (Sollwertvorgabe für den Sekundärkreis) erfolgt entweder über
•
die Tasteneingabe am Display der Regelung oder über
•
die GLT via MODbus-Kommunikation (Kommunikationsprotokoll ist beigefügt)
•
optional weitere GLT-Schnittstellen (auf Anfrage möglich)
Es sind keine weiteren Regelparameter einzugeben und zu konfigurieren.
Via Display oder MODbus werden die Eingangs- und Ausgangstemperaturen
am Wärmetauscher angezeigt .
Optional können abhängig von Pumpen-/Ventiltyp auch Durchfluss und
Wärmemengen (Wärmeleistung) angezeigt werden. Diese sind nicht geeicht,
verfügen jedoch über hinreichende Genauigkeit für die Anlagenbeurteilung.
Optional kann die Regelung auch mit einem Datenlogger ausgestattet werden.
Abschließender Hinweis:
Neben Regelungen für Wärmetauscher bietet FluCoS auch entsprechende
BB-Box-Regelungen an für:
•
Heiz-/Kühlregister
•
hydraulische Weichen, Pufferspeicher und Hydraulikbehälter
•
Drosselschaltungen und Einspritzschaltungen
•
Beimischschaltungen und Bypassschaltungen
•
Umlenkschaltungen und Verteilschaltungen
Diese Zeichnung unterliegt samt Inhalt dem Schutz des Urheberrechts sowie der Pflicht
zur vertraulichen Behandlung und darf nur mit Zustimmung der FluCoS GmbH & Co. KG
genutzt, vervielfältigt, Dritten zugängig gemacht oder in anderer Weise verwendet
werden.
