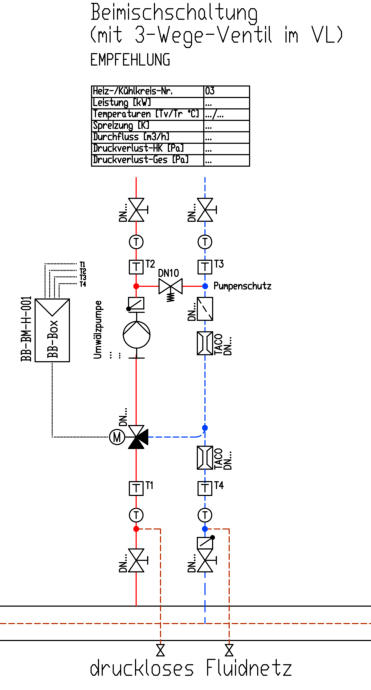

Beimischschaltung mit 3-Wege-Mischer
Diese Form der hydraulischen Schaltung ist in der Heizungstechnik am weitesten
verbreitet.
Diese Schaltung arbeitet mit einem konstanten Volumenstrom im Sekundärkreislauf
(Verbraucherkreislauf) und einem variablen Volumenstrom im Primärkreis (Erzeugerkreis).
Die Last/Leistung wird stetig über die Vorlauftemperatur durch Beimischen von
Rücklaufwasser aus dem Verbraucher über den Bypass des 3-Wege-Ventils geregelt.

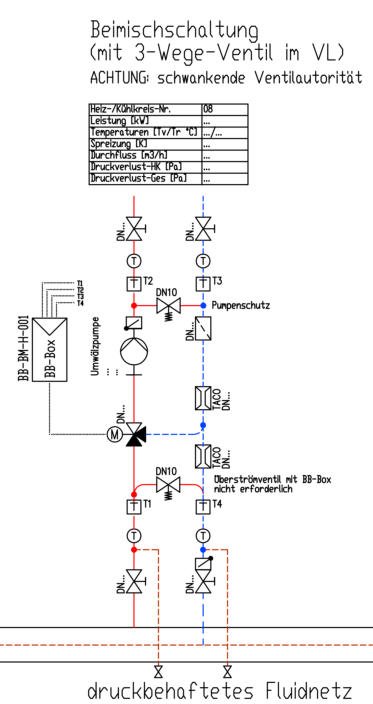

Die Beimischschaltung ist nicht für druckbehaftete Fluidnetze oder Verteiler geeignet,
da sich die druckabhängige erforderliche Ventilautorität bei Teillast nicht erreichen lässt und
damit keine ausreichende Regelqualität des 3-Wege-Ventils gegeben ist.
Ein druckbehaftetes Fluidnetz oder ein druckbehafteter Verteiler können durch den Einsatz
einer hydraulischen Weiche oder eines druckarmen Bypasses drucklos/druckarm gemacht
werden.
Diese Maßnahme macht nicht nur Sinn bei der Beimischschaltungen, sondern auch:
•
zur hydraulische Trennung von Fluidnetzen (z.B. zur Vermeidung der Addition der
Förderhöhen der Primärkreis- und Sekundärkreispumpen).
•
bei unbekanntem Anschlussdifferenzdruck (des bestehenden Leitungsnetzes)
•
bei variablem oder konstantem Luftvolumenstrom von Luftvorwärmern und
Luftnachwärmern
Eigenschaften
•
Sehr gute Regelfähigkeit bei drucklosem Fluidnetz-/Verteileranschluß
•
Keine Rücklauftemperaturanhebung
•
Tiefe Rücklauftemperatur bei kleiner Last
•
Niedrige Vorlauftemperaturen im Teillastbetrieb (kleinere Wärmeverluste)
•
Im Verbraucherkreis variable Vorlauftemperaturen bei konstantem Volumenstrom
•
Variabler Volumenstrom im Erzeugerkreis/Primärkreis
•
Temperaturschwankungen vom Erzeugerkreis/Primärkreis werden ausgeglichen
•
Gleichmäßige Beaufschlagung der Wärmeverbraucher (wichtig bei
Wärmetauschern - insbesondere Luftheizregister mit Einfriergefahr)
ACHTUNG:
•
Die Übergabe des Erzeugervolumenstromes an den Verbraucherkreis sollte bei der
Beimischschaltung immer drucklos erfolgen. Darauf ist besonders dann zu achten,
wenn mehrere Verbraucher mit sehr unterschiedlichen Druckverlusten an einen
Verteiler angeschlossen sind.
•
Die Beimischschaltung ist nicht geeignet für Lüftungsanlagen mit einer Distanz von
mehr als 10m Distanz von 3-WegeVentil zum Luftheizregister.
•
Bei Entfernungen >10m ist die Einspritzschaltung zu wählen.
•
Die Beimischschaltung ist nicht geeignet für Anlagen mit Distanzen über 20 m
zwischen 3-WegeVentil und Regel-Fühler (Totzeit).
•
Die Beimischschaltung ist nicht geeignet für Kühler mit
Taupunktentfeuchtungsfunktion
Merkmale:
•
Optimal bei Niedertemperaturkesseln und bei Brennwertkesseln
mit und ohne Pufferspeichereinsatz
•
Optimal bei Wärmepumpen und KWK-Anlagen (z.B. BHKW-Anlagen,
Heizkraftanlagen)
•
Optimal bei Niedertemperaturheizungen u. Decken- o. Fußbodenheizung/-
temperierung
•
Optimal bei Lufterhitzer mit Einfriergefahr (Luftvorwärmung)
Anwendung (nur bei druckloser/druckarmer Verteilung):
•
Umformer
•
Umlufterhitzer
•
Umluftkühler
•
Torluftschleier
•
Lüftungsanlagen/RLT-Anlagen (bei Vorerwärmung und bei Nacherwärmung)
•
Anbindung an Pufferspeicher (Speicherladung mit Vorlauftemperaturbegrenzung)
•
Anbindung an Warmwasserbereiter-/speicher (Speicherladung mit Vorlauf-
temperaturbegrenzung als Verkalkungsschutz) - Zonenregelung bei Radiator- und
Fußbodenheizungssystem
•
Gruppenregelung bei Deckenstrahlplatten-Heizungssystem sowie Heizkühldecken
•
Gruppenregelung bei Radiator- und Fußbodenheizungssystem
•
Allgemein für Heizkreisregelungen und Kühlkreisregelungen
Vorteile:
•
Durch den konstanten Volumenstrom sekundärseitig besteht eine sehr gute
Regelbarkeit
Nachteile:
•
Die Beimischschaltung ist nicht an druckbehaftete Verteiler anschließbar
FluCoS GmbH&CoKG - BB-Box-BM-H-001 bei Wärmeübertragung / Heizung
FluCoS GmbH&CoKG - BB-Box-BM-K-001 bei Kälteübertragung / Kühlung
Regelung:
•
BB-Box-BM-H bei Wärmeübertragung / Heizung
•
BB-Box-BM-K bei Kälteübertragung / Kühlung
