FluCoS GmbH&CoKG - BB-Box-HW-H-001 bei Wärmeübertragung/ Heizung
FluCoS GmbH&CoKG - BB-Box-HW-K-001 bei Kälteübertragung / Kühlung

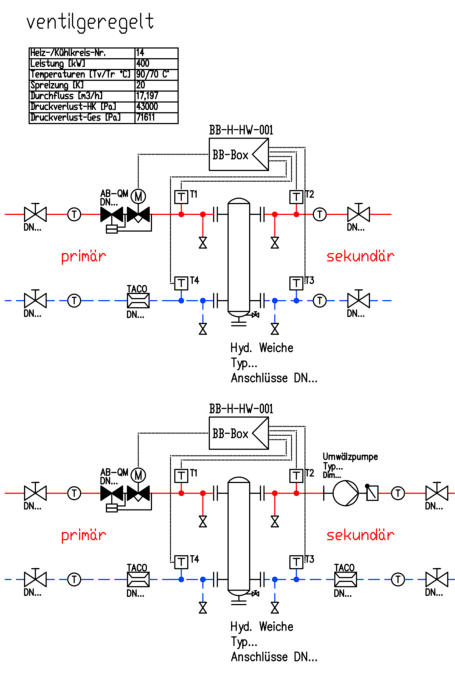

Diese Plug&Play-Regelung regelt die Sekundärsolltemperatur einer hydraulischen
Weiche und gleicht diese vollautomatisch und autodynamisch ab, d.h. über speziell
entwickelte Regelalgorithmen wird die primärseitige Heiz-/Kühlwasserversorgung so
an den sekundären Heiz-/Kühlwasserverbrauch stetig angepasst und geregelt, dass
eine vorgegebene sekundäre Sollwerttemperatur entweder konstant oder in
Abhängigkeit einer Außentemperaturführung oder nach Kennlinie präzise gefahren
werden kann.
Durch die Regelung wird zudem gewährleistet, dass in jedem Betriebszustand die
primäre Rücklauftemperatur (Versorgung) der sekundären Rücklauftemperatur
(Verbraucher) entspricht. Die Regelung arbeitet hochpräzise und gleicht kleinste
Schwankungen im Primärkreis (Versorgung) und Sekundärkreis (Verbraucher)
vollautomatisch aus.
Bei so ausgestatteten Fluid-Verteilnetzen mit mehreren hydraulischen Weichen erfolgt
in jedem Betriebszustand ein autodynamischer, hydraulischer Abgleich der
Verbraucher untereinander und somit der autodynamische, hydraulische Abgleich
des gesamten Fluidnetzes.
Die Lieferung erfolgt inkl. aller Fühler sowie Mess- und Steuerleitungen.
lm Lieferumfang enthalten sind:
•
4 Stück Temperaturfühler L=100mm,
inkl.Tauchhülsen, anschlussfertig verdrahtet
•
Vorkonfektionierte Leitungen (Länge=5 m) für Temperaturfühler und
0-10V-Steuerleitung (für Pumpen und Ventilantriebe).
Die vorkonfektionierten Leitungen werden mit schraubbaren Kabelsteckern am
Regelungsgehäuse angeschlossen.
Optional können auch längere Temperaturfühler und Tauchhülsen bestellt und geliefert
werden.
Die Montage erfolgt durch:
•
Befestigen des Regelungsschaltkastens (lP43, optional lP67) an bauseitiger Wand
oder Konsole
•
Einstecken der Temperaturfühler in die vormontierten Tauchhülsen und
Anklemmen der Leitungen mit schraubbaren Kabelsteckern
•
Anklemmen eines optionalen Außentemperaturfühlers (nicht im Basispaket
enthalten) mit schraubbarem Kabelstecker
•
Anklemmen der MODbus-GLT-Busleitung mit schraubbarem Kabelstecker
•
Anklemmen der 0-10V-Steuerleitung an die bauseitige Pumpe oder das bauseitige
Ventil
Montage und Anschlussarbeiten erfolgen bauseits.
Diese Dienstleistungen können auf Wunsch optional mit angeboten werden.
Die Inbetriebnahme erfolgt durch
•
einstecken des Schuko-Steckers in eine bauseitige Schuko-Steckdose
Autodynamische, autarke Regelung und autodynamischer, hydraulischer Abgleich
einer hydraulischen Weiche oder eines Pufferspeicher mit:
Die Bedienung (Sollwertvorgabe für den Sekundärkreis) erfolgt entweder über
•
die Tasteneingabe am Display der Regelung oder über
•
die GLT via MODbus-Kommunikation (Kommunikationsprotokoll ist beigefügt)
•
optional weitere GLT-Schnittstellen (auf Anfrage möglich)
Via Display oder MODbus werden die Eingangs- und Ausgangstemperaturen
an der hydraulischen Weiche angezeigt .
Optional können abhängig von Pumpen-/Ventiltyp auch Durchfluss und
Wärmemengen (Wärmeleistung) angezeigt werden. Diese sind nicht geeicht,
verfügen jedoch über hinreichende Genauigkeit für die Anlagenbeurteilung.
Optional kann die Regelung auch mit einem Datenlogger ausgestattet werden.
Diese Zeichnung unterliegt samt Inhalt dem Schutz des Urheberrechts sowie der Pflicht
zur vertraulichen Behandlung und darf nur mit Zustimmung der FluCoS GmbH & Co. KG
genutzt, vervielfältigt, Dritten zugängig gemacht oder in anderer Weise verwendet
werden.
Hydraulische Weichen und Pufferspeicher
Es sind keine weiteren Regelparameter einzugeben und zu konfigurieren.
Abschließender Hinweis:
Neben Regelungen für hydraulische Weichen und Pufferspeicher bietet
FluCoS auch entsprechende BB-Box-Regelungen an für:
•
Heiz-/Kühlregister
•
Drosselschaltungen und Einspritzschaltungen
•
Beimischschaltungen und Bypassschaltungen
•
Umlenkschaltungen und Verteilschaltungen
Die Texte als Ausschreibungstexte im
PDF und TXT Format finden Sie hier:
